多并聯電源CT—說明書

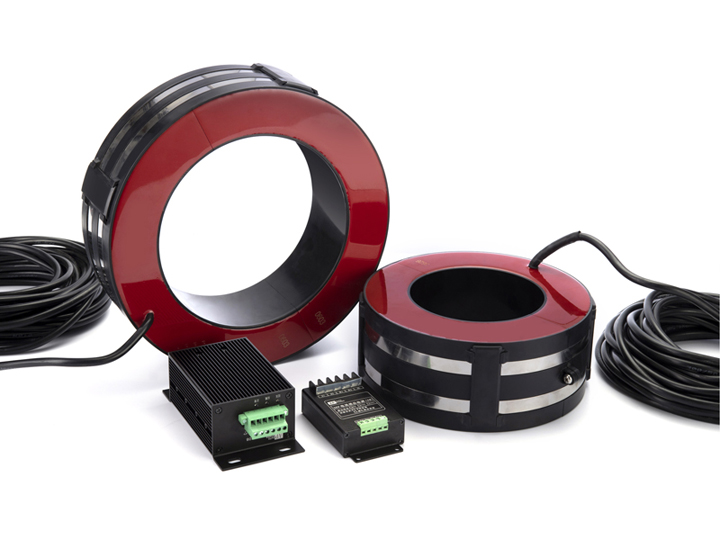

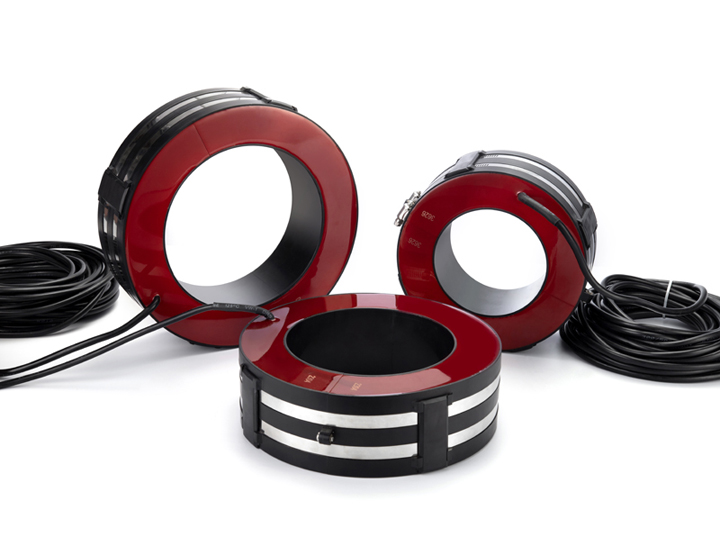

多并聯電源CT使用于電纜線上一次電流較小的環境,目前很多客戶因線上電纜電流不足無法滿足取電需求,我司開發出可多并聯多個CT(可接2臺以上)輸入電流,來滿足小電流取電需要。

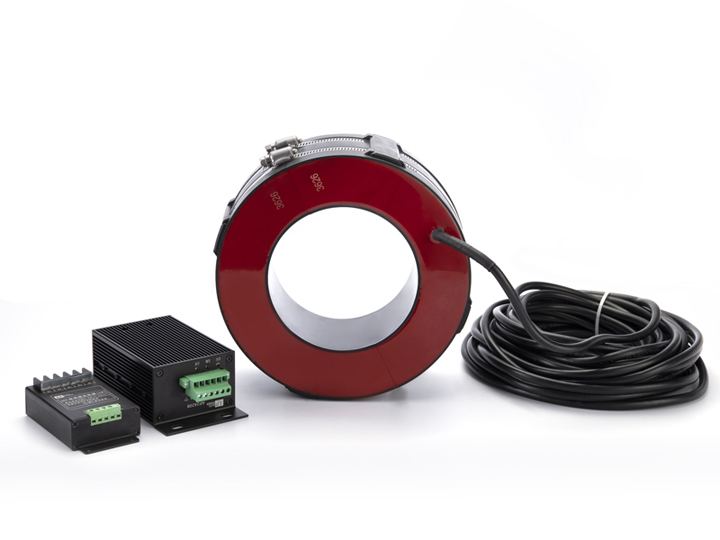

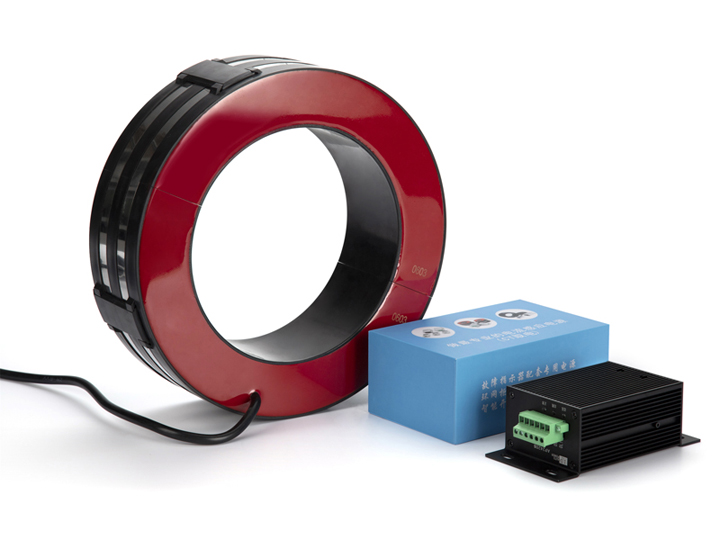

AP1220B:其中 AP系列電流感應電源,12V電壓規格輸出,B表示含12V蓄電池充放電管理功能。AP1220B是我公司針對電力系統環網開關柜中等功率應用開發的一款帶蓄電池充放電管理的高穩定性電流感應電源,其負載輸出電壓規格為12V,額定輸出功率為20W,充電電壓最大為13.5V,充電限流值為1.7A,充電最大功率為20W,支持取電的最大導線外徑為120mm。該系列電流感應電源采用電勢湖技術和高頻隔離DC/DC變換技術,輔以電源狀態監視以及蓄電池充放電管理,配套專用取能互感器,體積小巧,電能轉化效率高,滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求。
項目 |
參數 |
項目 |
參數 |
取能互感器絕緣 |
3kV |
主輸出電壓 |
13.5V |
喚醒電流 |
25A |
最大輸出功率 |
20W |
功流比 |
0.15 |
輸出紋波 |
≤±0.5%pp |
2W負載一次電流 |
38A(單CT) |
充電限流值 |
1.7A |
最小滿載一次電流 |
160A(單CT) |
浮充電壓限值 |
13.5V |
最大持續負荷電流 |
1000A |
欠壓保護設定 |
11.3V |
最大導線外徑 |
120mm |
輸出供電恢復 |
13.1V |
耐受導線沖擊電流 |
31.5kA 4s(可擴) |
過載保護設定 |
(40W)3A |
環境溫度 |
-40至+70oC |
告警輸出 |
隔離 |
儲存溫度 |
-40至+105oC |
散熱結構 |
自然/輔助 |
互感器尺寸 (外徑×內經×高) |
Φ240×Φ160×60mm |
電源模塊尺寸 |
73×127×48mm |
互感器重量 |
約4kg |
電源模塊重量 |
約0.6kg |
注:當環境溫度超過+55oC時,產品應降額使用。由于開啟式互感器表面吻合度差異和安裝條件不同,喚醒電流和取電功率可能出現一定的差異。
注:在同等一次電流的情況下,雙CT的取電功率約等于單CT取電功率的2倍。
指示燈說明:
過壓(紅色):電勢湖電壓可能失控,應聯系修理或更換;
過載(黃色):感應電源模塊的輸出功率已趨近取能互感器在當前一次導線電流值下的取能功率極限;
正常(綠色):感應電源模塊輸出電壓正常。
端子排說明:
OL1、OL2:過載(導線電流不足)告警輸出端,為一組和內部電路隔離的固態繼電器輸出接點,導線電流不足(或電池低電壓充電)時,該組節點會閉合發出告警信號。輸出節點的電流不能超過50mA,外加電壓需小于200V,請注意合理選擇控制電壓和限流電阻(模塊內已經內置2k歐姆限流電阻)。
Gnd:電源地,直接聯接負載負端
Vo+:12V電壓輸出,直接聯接負載正端
C+: 即B+,接蓄電池正極,蓄電池電壓規格為12V
C-:即B-,接蓄電池負極
S1、S2為主取能互感器輸入
COM1、COM2為輔取能互感器輸入
在導線電流不足或停電時,蓄電池里面的電能會自動經感應電源模塊輸出端向負載供電,不需添加其它任何連接。
請注意負載、蓄電池的極性,反接可能導致負載及電源本身的損壞;
主、輔取能互感器可接同線路的同相導線,也可接不同線路的異相導線。
5 功流曲線
<備注:當電流大于100A時,取電功率=0.15*(電流-25)>
1、確認所應用環境的導線最大外直徑不大于120mm,附件已配備硅橡膠安裝內襯件,安裝時將內襯件在安裝位置抱緊貼裝在電纜位置(上薄下厚),然后將開啟式互感器安裝在內襯件上部,讓取能互感器自身的重量壓緊固定在內襯件和電纜上;
2、取能互感器和感應電源模塊應安裝在具有可靠安全絕緣水平的導線外部(如帶安全絕緣外套的單芯電力電纜);
3、取能互感器應盡可能避免帶電二次開路,如無法避免,應避免直接接觸二次輸出端子,以免危及設備及人員的安全;
4、根據導線電流常規運行值、功率曲線和用電功率,合理選擇感應電源及其儲能部件;
5、由于磁路的原因,取能互感器工作時會有輕微的滴答聲,屬于正?,F(xiàn)象;
6、感應電源模塊和常規電源原理完全不同,切不可將其接入其他電源接口;
7、取能互感器和感應電源模塊需配套使用,不可將普通CT替代AP取能互感器。
8、電流感應電源受導線電流大小影響,條件具備時應配備儲能或其他電源取電方式,可充分利用感應電源模塊的過壓、過載(或導線電流不足)告警進行供電模式的切換;
9、應避免讓取能互感器和感應電源模塊遭受直接雨淋或浸泡;
1、蓄電池充電限流值:1.7A,浮沖電壓限值為13.5V;
2、蓄電池電壓低于11.3V時,負載供電會被切除;當電池電壓高于13.1V后,負載供電回路開;
3、如負載供電因蓄電池電壓低被切除,當電池充電電流高于1.7A時,負載供電輸出將開啟,此時感應取電優先實現負載供電,剩余能力為蓄電池充電。
9 安裝注意事項
關于內徑120CT使用在110KV電纜安裝過程注意事項:
1、 內徑120CT外表有“P1”字樣 及 引導線 為 一面 則為正面,另外一面則為負面,安裝時候請注意CT 的方向,否則性能影響很大。
2、 我司所以產品CT在出廠前都會檢測檢驗CT正反面及每對配對出廠,請在安裝時切勿混亂搭配,否則CT無法使用。
3、 如果打開CT看見切割處鐵心有“銹”請購買相關“砂布或者砂紙”統稱,輕輕的砂掉銹即可,安裝時CT鐵心表面必須清潔干凈,同時盡可能的對準、平穩、達到最有效的性能取電。
4、 有關內徑120CT大部分都使用在地溝或者隧道及地面防水措施問題,我司CT產品帶有輔助性的防水措施,為了更好的防水效果,請把CT安裝好測試合格后可以用一種“硅橡膠704的防水膠,像牙膏類型的包裝方式產品”涂在CT切口處,可以更有效的防水。(除特殊模具內徑120外殼)
