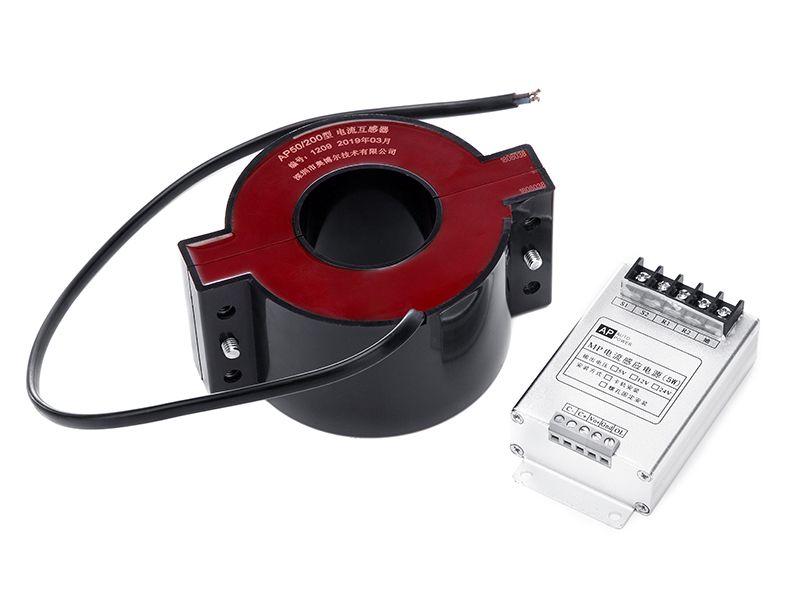

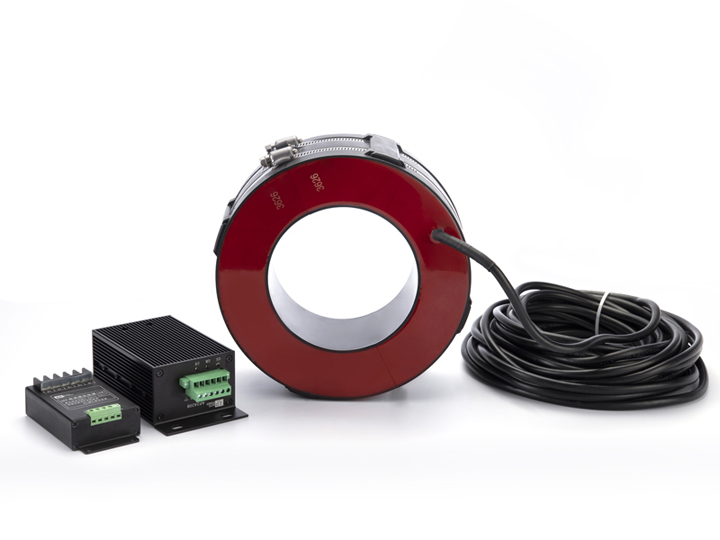

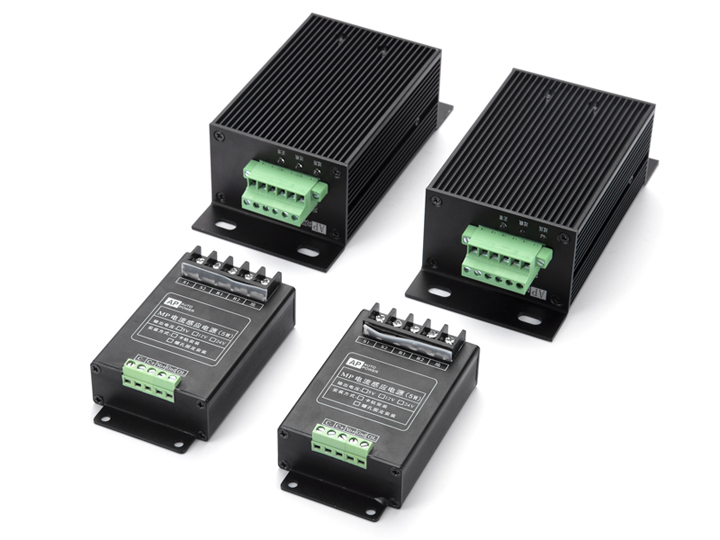

產品名稱：MP鋰電池系列感應電源模塊

MP鋰電池系列感應電源模塊是我公司專為中小負載功率應用（平均功率小于5W）而開發的電流感應電源模塊，它體積小，轉換效率高，滿足鋰離子電池的充放電電壓要求，可與鋰離子電池的自帶保護電路板（所選鋰電池必須自帶保護功能）功能相適應，共同實現鋰電池的智能充放電管理，適合于低一次電流啟動、小功率負載應用場景。其獨創的電勢湖控制技術和防失壓技術，能最大限度的發揮取能互感器的取電潛能；具備大電流保護設計，能抵御超強短時耐受電流沖擊，確保產品在嚴酷條件下的安全可靠工作；采用自動變頻隔離DC/DC變換，自身損耗極低，輸出電壓穩定性好，精度高；具備一次電流不足遠程告警功能，鋰電池的充放電采用無損限流電路，較常規電阻限流充電效率更高、速度更快；產品持續平均負載供電能力為5W，短時（小于2小時）最大功率極限為10W，適用于環網柜、架空線、電纜隧道等多種小功率負載應用場合。

選型說明

性能指標

穩壓精度：1％                   輸出紋波：5‰

能量轉換效率：>90%              輸出短路保護值：10W

工作溫度：-40℃至+70℃          儲存溫度：-40至+85oC

防護等級：IP65                  模塊重量：0.2kg

限流充電電流：0.3A

浮充電壓14.4V

模塊尺寸（W×L×H）：57mm×104mm×32mm

**請配置帶充放電保護電路的鋰電池

MP鋰電池系列感應電源模塊技術特點:

1、 防失壓技術

  失壓狀態是電流感應取電的特有現象，表現為同等大小的一次電流在不同工況下不能向負載穩定輸出同等功率電能，MP電流感應電源成功解決了這一難題。

2、 智能儲能充電管理

  MP電流感應電源采用無損式儲能充電，儲能鋰電池在線接入時沖擊小，一次導線電流不足時自動觸發儲能鋰電池對負載的轉供電。

3、 負載優先供電控制

  在導線電流不足取電功率有限的情況下，電源模塊優先滿足負載供電，僅將多余能量泵入儲能鋰電池，有效提高負載設備的累計在線時間。

4、寬充電電流門限

    MP系列電流感應電源模塊具有寬達0.3A的平均充電電流門限，確保在一次導線電流大幅波動時，能將多余的感應能量泵入儲能元件，最大限度的提升所供電設備的在線率。

5、 智能化狀態監視

  當一次導線電流不足，取電功率小于負載需求時，MP電流感應電源發出告警信號，便于遠程監控系統的接入。

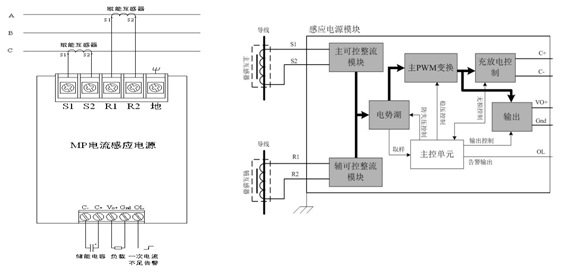

系統原理

應用說明

1、 取能互感器應避免帶電二次開路，否則可能形成高壓，危及設備及人員的安全，在感應電源模塊尚未接入時安裝取能互感器，應先將取能互感器輸出短路；

2、 根據導線電流常規運行值和功率曲線，合理規劃負載的分布；

3、 由于磁路的原因，取能互感器工作時會有輕微的滴答聲，屬于正?，F(xiàn)象；

4、 帶電安裝時，由于電磁力的作用，取能互感器兩部分合攏時會有較大的吸合力，請小心安裝；

CT取電模塊元件選擇：

 R1限流電阻,具體需根據輸入電壓范圍與輸出電流而定.

C1濾波電容,建議使用0.47uF~100uF電解電容,具體需根據輸入電壓范圍與輸出電流而定.

C2選用47uF/25V電解電容。

C3輸出濾波電容，建議使用47uF~220uF.

Z1對于12V以下輸出模塊Max不超過12V；對于12V輸出模塊Max不超過15V.

注：如果對靜態電流要求相對比較嚴的情況下，建議C1~C3盡量選用漏電流比較小的電容.
