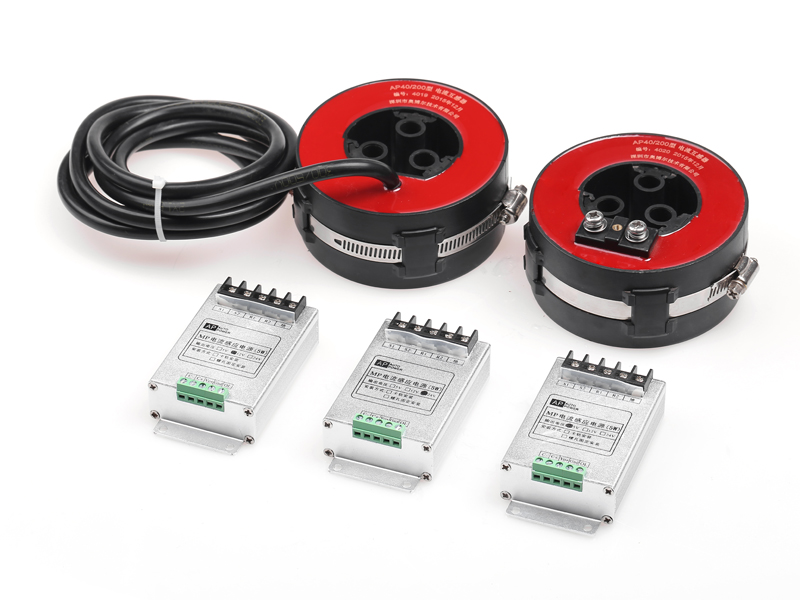

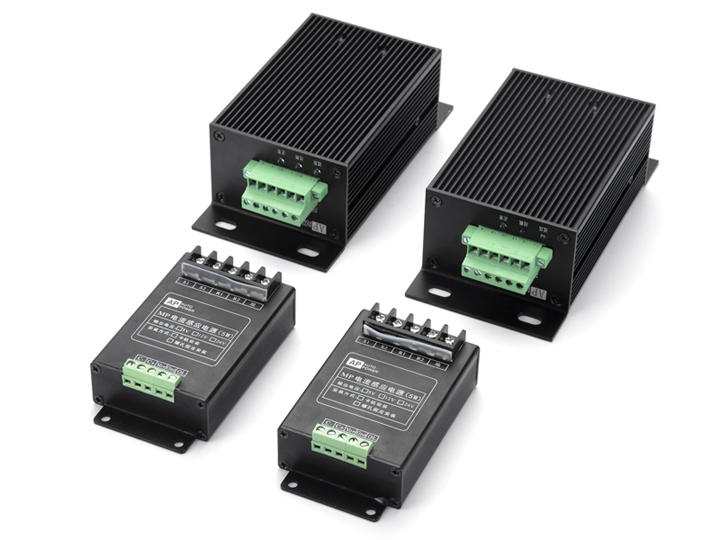

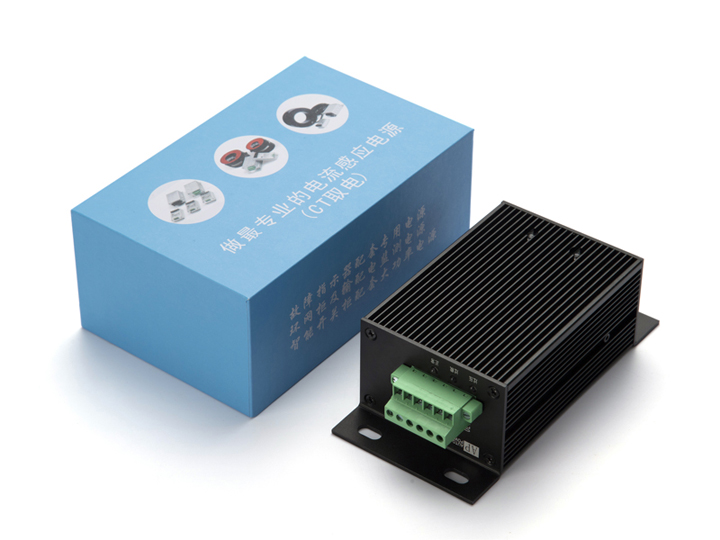

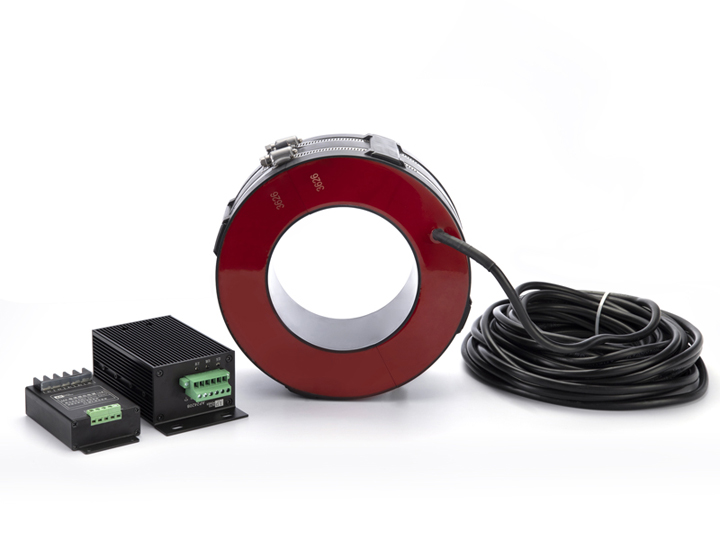

產品名稱：MP超級電容系列感應電源模塊

規格描述：

    MP超級電容系列感應電源模塊是我公司專為中小負載功率應用（平均功率小于5W）而開發的電流感應電源模塊，它體積小，轉換效率高，帶超級電容智能充放電管理功能，適合于低一次電流啟動、小功率負載應用場景。其獨創的電勢湖控制技術和防失壓技術，能最大限度的發揮取能互感器的取電潛能；具備大電流保護設計，能抵御超強短時耐受電流沖擊，確保產品在嚴酷條件下的安全可靠工作；采用自動變頻隔離DC/DC變換，自身損耗極低，輸出電壓穩定性好，精度高；具備一次電流不足遠程告警功能，儲能電容充電采用無損限流電路，較常規電阻限流充電效率更高、速度更快且實現了儲能電容的自動管理；產品持續平均負載供電能力為5W，短時（小于2小時）最大功率極限為10W，適用于環網柜、架空線、電纜隧道等多種小功率負載應用場合。

選型說明

注：請按負載平均功率選擇感應電源模塊，如負載最大峰值功率為9w，平均功率為4.5W，可選擇MP系列相應模塊。

性能指標

穩壓精度：1％                   輸出紋波：5‰

能量轉換效率：>90%              輸出短路保護值：13W

工作溫度：-40℃至+70℃          儲存溫度：-40至+85oC

防護等級：IP65                  模塊重量：0.2kg

模塊尺寸（W×L×H）：57mm×104mm×32mm

CT取電模塊:

概述：
該產品為本公司研發的超低功耗、超寬電壓范圍輸入的DC-DC電源模塊，具有寬輸入電壓、轉換效率高、體積小、高低溫度特性好、帶負載能力強等功能。該電源模塊以較小的積積為您提供十分優異的性能,普遍適用于非隔離型家電產品和工業控制產品等。
產品特性：
?超寬輸入電壓范圍：輸入工作電壓范圍15V-380VDC，適應各種電網環境的應用；
?超低功耗：典型待機功耗小于6mW(帶載100uA時),滿足對功耗極其嚴格產品的需要；
?大輸出電流：輸出Max電流150mA(大電流可以定制),可滿足低功耗大電流產品應用要求；
?高效率：電源Max效率>65%,能效利用率遠高于工頻變壓器與阻容降壓；
?超小體積:可放入對體積要求比較嚴格的產品。

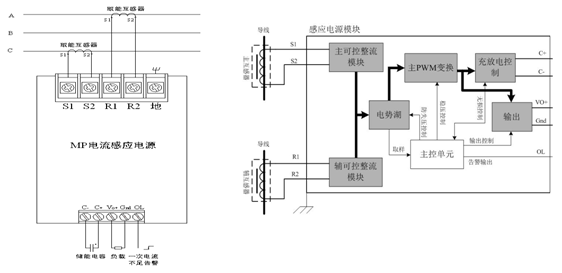

系統原理
