AP1220B-38/50說明書

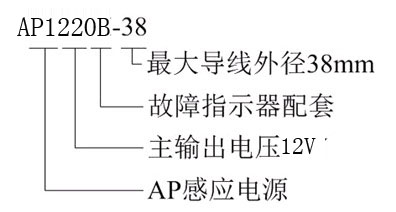

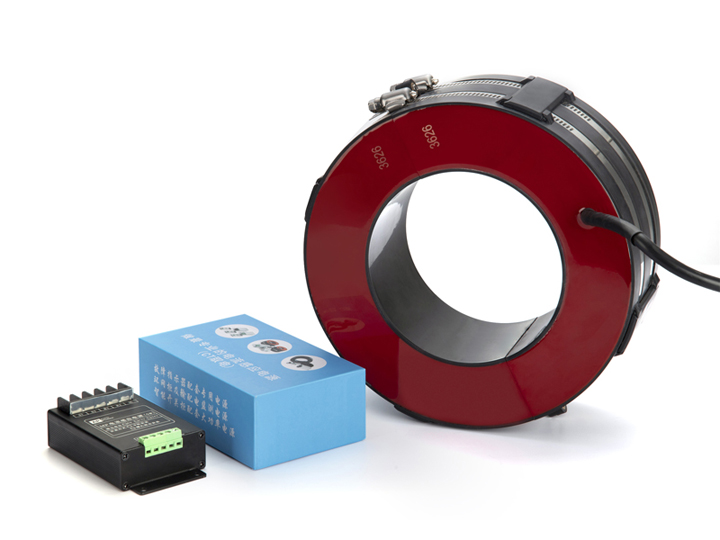

1  型號說明

AP1220B：其中 AP系列電流感應電源，12V電壓規格輸出，B表示含12V鋰電池充放電管理功能。AP1220B是我公司針對電力系統環網開關柜中等功率應用開發的接鋰電池（建議鋰電池自帶保護板）的高穩定性電流感應電源，其負載輸出電壓規格為12V，額定輸出功率為20W，充電電壓最大為14.6V，充電限流值為0.8A，充電最大功率為20W，支持取電的最大導線外徑為130mm。該系列電流感應電源采用電勢湖技術和高頻隔離DC/DC變換技術，輔以電源狀態監視以及蓄電池充放電管理，配套專用取能互感器，體積小巧，電能轉化效率高，滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求。

2 性能指標

注：當環境溫度超過+55oC時，產品應降額使用。由于開啟式互感器表面吻合度差異和安裝條件不同，喚醒電流和取電功率可能出現一定的差異。

注：在同等一次電流的情況下，雙CT的取電功率約等于單CT取電功率的2倍。

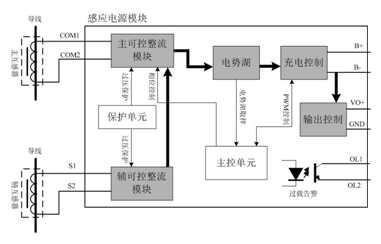

3 原理圖

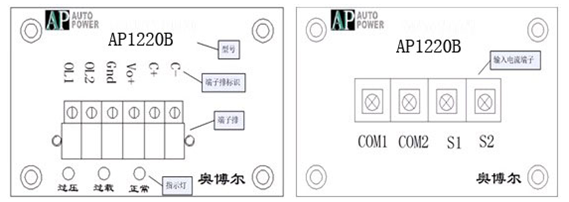

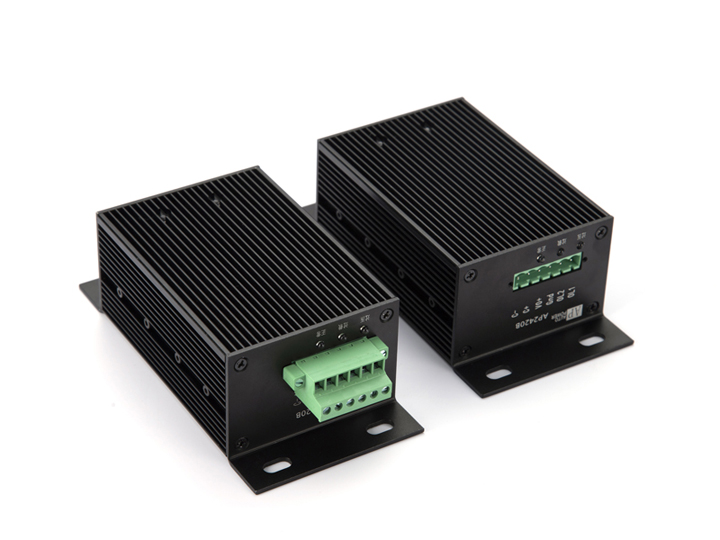

4輸入輸出說明

指示燈說明：

    過壓（紅色）：電勢湖電壓可能失控，應聯系修理或更換；

    過載（黃色）：感應電源模塊的輸出功率已趨近取能互感器在當前一次導線電流值下的取能功率極限；

    正常（綠色）：感應電源模塊輸出電壓正常。

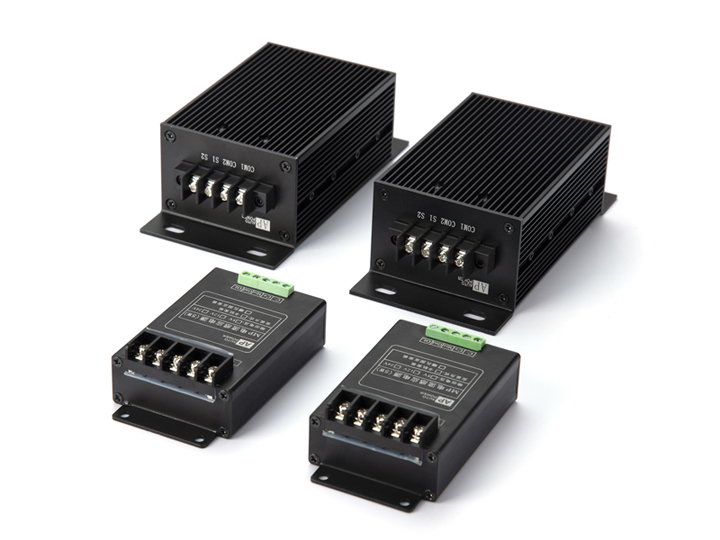

端子排說明：

    OL1、OL2：過載（導線電流不足）告警輸出端，為一組和內部電路隔離的固態繼電器輸出接點，導線電流相對于負載功率充足時，該輸出接點處于閉合狀態，當導線電流不足或電源模塊無法輸出功率時，該輸出接點會斷開發出告警信號。輸出節點的電流不能超過50mA，外加電壓需小于300V，請注意合理選擇控制電壓和限流電阻（模塊內已經內置2k歐姆限流電阻）。

    Gnd：電源地，直接聯接負載負端

    Vo+：12V電壓輸出，直接聯接負載正端

    C+： 即B＋，接鋰電池正極，鋰電池電壓規格為12.6V

    C－：即B－，接鋰電池負極

    S1、S2為主取能互感器輸入

    COM1、COM2為輔取能互感器輸入

在導線電流不足或停電時，鋰電池里面的電能會自動經感應電源模塊輸出端向負載供電，不需添加其它任何連接。

    請注意負載、電池的極性，反接可能導致負載及電源本身的損壞；

    主、輔取能互感器可接同線路的同相導線，也可接不同線路的異相導線。

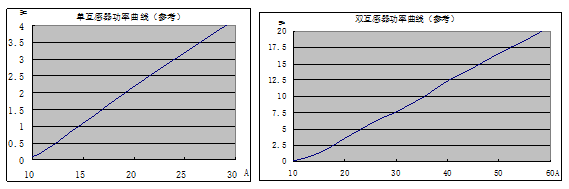

5 功流曲線

<備注：當電流大于100A時，取電功率＝0.15*(電流-25)>

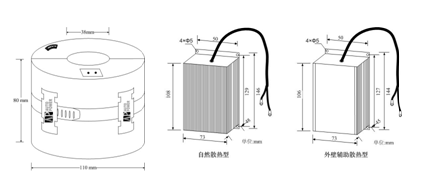

6 模塊安裝尺寸

7 CT取電電流感應電源定義

1.電源的隔離變換主要依靠電磁感應原理進行，既可以進行電壓變換，也可以進行電流變換;目前各類電源變換以電壓變換為主，從高壓發電、輸電到電器內部的低電壓變換，其基本結構都源自于電壓變換模式

2.電流感應電源和人們常見的電源不同,其理論基礎源于電磁感應原理的電流變換，其能量變換的前提是一次側(往往是輸電導線)具有足夠的交流電流傳輸，而且無論導線電流怎樣波動，電源輸出都必須保持定。

3.在電力系統，CT即Current Transformer的簡稱，即電流互感器，用于測量交流電流的大小，人們有時也利用其二次輸出電流進行變換，達到電流感應電源的目的，所以在很多場合，電流感應電源被稱為CT電。
