詳細內容

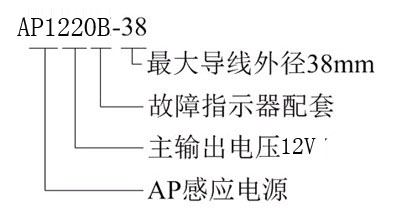

1  型號說明








AP1220B:其中 AP系列電流感應電源,12V電壓規格輸出,B表示含12V蓄電池充放電管理功能。AP1220B是我公司針對電力系統環網開關柜中等功率應用開發的一款帶蓄電池充放電管理的高穩定性電流感應電源,其負載輸出電壓規格為12V,額定輸出功率為20W,充電電壓最大為13.5V,充電限流值為0.8A,充電最大功率為20W,支持取電的最大導線外徑為38mm。該系列電流感應電源采用電勢湖技術和高頻隔離DC/DC變換技術,輔以電源狀態監視以及蓄電池充放電管理,配套專用取能互感器,體積小巧,電能轉化效率高,滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求。



2 性能指標

項目

參數

項目

參數

取能互感器絕緣

3kV

主輸出電壓

12V

喚醒電流

15A-25A

最大輸出功率

20W

功流比

0.2

輸出紋波

5

2W負載一次電流

18A(CT)

充電限流值

0.8A

最小滿載一次電流

100A(CT)

浮充電壓限值

13.5V

最大持續負荷電流

1000A

欠壓保護設定

11.2V

最大導線外徑

38mm

輸出供電恢復

12.8V

耐受導線沖擊電流

25kA 4s(可擴)

過載保護設定

3A

環境溫度

-40+70oC

告警輸出

隔離

儲存溫度

-40+105oC

散熱結構

自然/輔助

互感器尺寸

(外徑×內經×高)

Φ130×Φ45×80mm

電源模塊尺寸

73×127×48mm

互感器重量

2.5kg

電源模塊重量

0.6kg

注:當環境溫度超過+55oC時,產品應降額使用。由于開啟式互感器表面吻合度差異和安裝條件不同,喚醒電流和取電功率可能出現一定的差異。

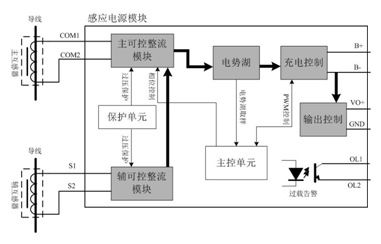

3 原理圖





4 感應電流是電池內部還是外部電流?

 1、感應電流,是電感線圈所產生的,感應電壓大小與線圈電感量版及原電流大小有關。
2、“感應電流權是電池內部還是外部電流?”......應該說,感應電流是電池電流所產生的,是電池內部的電流。

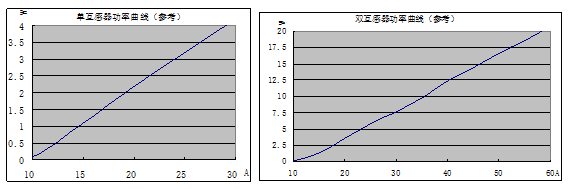

5 功流曲線

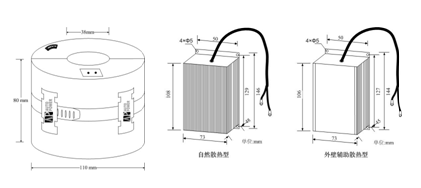

6 外形及安裝尺寸




7 輸出控制邏輯說明

   1、蓄電池充電限流值:0.8A,浮沖電壓限值為13.5V;

   2、蓄電池電壓低于11.2V時,負載供電會被切除;當電池電壓高于12.8V后,負載供電回路開;

   3、如負載供電因蓄電池電壓低被切除,當電池充電電流高于0.7A時,負載供電輸出將開啟,此時感應取電優先實現負載供電,剩余能力為蓄電池充電。
