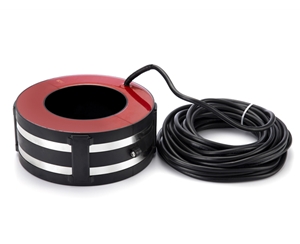

CT取電（感應取電）電源，即應用安裝在電力線路上的CT經過電磁感應原理取得電源的一種安裝，它由取電CT（取能互感器）和電源轉換模塊（將CT獲得的電能量轉化為所需要的直流電壓）兩局部組成。
在高壓、超高壓及特高壓輸電范圍，導線可能流經宏大的短時故障電流，這時電流感應電源需加裝特地配套的限流器。CT取電電路，用于獲取經CT變換而來的電流信號，并將其轉換為穩定的3.3V（或5V,12V等）直流電壓，CT取電電路包括整流濾波電路、DC/DC模塊電路、過壓維護電路、掉電檢測電路和后備電池電路，其中高壓線路的電流經過電傳播感器、防浪涌維護電路后分別進入信號變換電路、CT取電電路以及整流濾波電路，整流濾波電路的輸出端銜接DC/DC模塊電路、過壓維護電路和掉電檢測電路，DC/DC模塊電路的輸出端輸出3.3V（或5V,12V等）直流電壓，掉電檢測電路的輸出端控制后備電池電路能否向整個系統輸出電壓。
CT取電（感應取電）電源主要應用于電力線路上，能夠處理因設備無法取得其它方式供電的問題。1)高壓輸配電范圍:電流感應電源主要用于缺乏常規供電措施的高壓輸配電范圍，在輸配電網中，電壓高至10kV-1150kV，工作電流達數十安至數千安，雖有宏大的電能傳輸，許多智能化電子設備卻因缺電而無法安裝，或不得不配置昂貴笨重的太陽能或風能發電設備，猶如長江邊上無水可飲。2)智能電網范圍：隨著智能電網的展開，在高壓一次設備上（如架空輸電線、電纜、環網柜等）加裝智能電子設備的需求加強，電流感應電源的應用日趨普遍，包括但不限于：配電自動化、智能環網柜、架空輸電線及電纜監控、高壓帶電維護工具及其它各種拓展應用（如野外通訊基站、高壓輸電線指示燈等），如：智能開關柜配套電源，環網柜及輸配電監測電源，故障指示器配套電源等等。
CT取電（感應取電）詳細應用：配電自動化（配電線路故障指示器）,戶外智能開關柜,電力在線監測系統(高壓輸電監控,電纜狀態監控),電力無線測溫系統,有源電子互感器,高壓帶電作業工具,其他高壓輸電線上電子設備（如高壓輸電線指示燈等）等等。
在高壓、超高壓及特高壓輸電范圍，導線可能流經宏大的短時故障電流，這時電流感應電源需加裝特地配套的限流器。CT取電電路，用于獲取經CT變換而來的電流信號，并將其轉換為穩定的3.3V（或5V,12V等）直流電壓，CT取電電路包括整流濾波電路、DC/DC模塊電路、過壓維護電路、掉電檢測電路和后備電池電路，其中高壓線路的電流經過電傳播感器、防浪涌維護電路后分別進入信號變換電路、CT取電電路以及整流濾波電路，整流濾波電路的輸出端銜接DC/DC模塊電路、過壓維護電路和掉電檢測電路，DC/DC模塊電路的輸出端輸出3.3V（或5V,12V等）直流電壓，掉電檢測電路的輸出端控制后備電池電路能否向整個系統輸出電壓。
CT取電（感應取電）電源主要應用于電力線路上，能夠處理因設備無法取得其它方式供電的問題。1)高壓輸配電范圍:電流感應電源主要用于缺乏常規供電措施的高壓輸配電范圍，在輸配電網中，電壓高至10kV-1150kV，工作電流達數十安至數千安，雖有宏大的電能傳輸，許多智能化電子設備卻因缺電而無法安裝，或不得不配置昂貴笨重的太陽能或風能發電設備，猶如長江邊上無水可飲。2)智能電網范圍：隨著智能電網的展開，在高壓一次設備上（如架空輸電線、電纜、環網柜等）加裝智能電子設備的需求加強，電流感應電源的應用日趨普遍，包括但不限于：配電自動化、智能環網柜、架空輸電線及電纜監控、高壓帶電維護工具及其它各種拓展應用（如野外通訊基站、高壓輸電線指示燈等），如：智能開關柜配套電源，環網柜及輸配電監測電源，故障指示器配套電源等等。
CT取電（感應取電）詳細應用：配電自動化（配電線路故障指示器）,戶外智能開關柜,電力在線監測系統(高壓輸電監控,電纜狀態監控),電力無線測溫系統,有源電子互感器,高壓帶電作業工具,其他高壓輸電線上電子設備（如高壓輸電線指示燈等）等等。
CT取電（感應取電）電源采用超寬電壓DC-DC轉換器（如13V-380V寬輸入的PI-05V-B4等），可以確保在一次側電流較大的變化范圍內（比方1~8000A）,CT取電電源都可以給電子線路提供穩定的電壓。母線電流跟隨線路負載的變化而在很大的范圍變化，使二次側的感應電壓也隨之在很大的范圍變化，給CT取電電源的設計帶來很大的難度,寬電壓DC-DC轉換器能夠完成在較大的輸電線電流變化范圍內該CT取電安裝工作正常、輸出穩定，防止發作電流互感器嚴重發熱現象，且電路簡單，本錢低。
